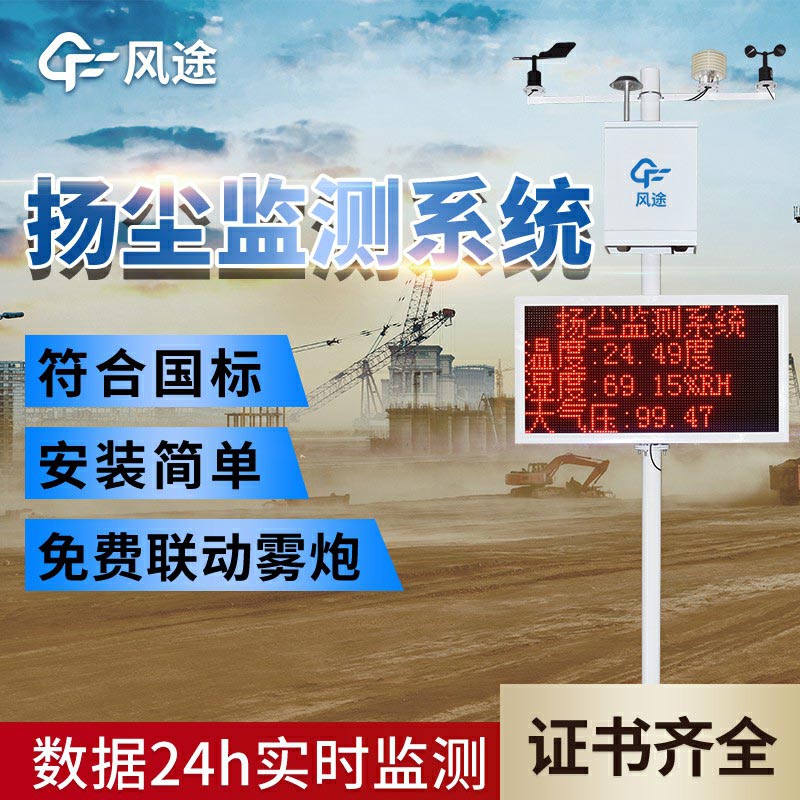

揚塵檢測儀解決方案

1概述

該揚塵監測系統是基于物聯網技術的綜合傳感器采集、顯示、分析系統，

1.2產品定位

該揚塵監測系統可廣泛應用于揚塵監測、氣象監測、農業物聯網等行業。

1.3功能與特點

·低功耗：最低靜態功耗小于100uA

·GPRS聯網

·星型Lora組網，可自帶Lora網關功能

·最大兼容32768px LED顯示

·內置溫濕度、大氣壓、噪聲、PM2.5、PM10、TSP 傳感器

·支持modbus485傳感器擴展

·支持內置鋰電+太陽能供電

·支持MQTT物聯網協議傳輸

·配套物聯網數據展示、存儲、分析平臺

1.4技術指標

接口

·modbus485接口： GX-12-4P航空插頭，輸出供電電壓12V

·設備配置接口： GX-12-4P航空插頭，輸入電壓5V

·采集器供電接口： GX-12-3P航空插頭，輸入電壓5V，帶RS232輸出

供電

·采集器供電： DC5V ±0.5V 峰值電流1A

·LED屏供電： AC 220V/50Hz

其他參數

·工作環境溫度： -10~+45℃

·工作環境：-20-80℃，濕度≤100%無凝露

·通信方式：支持modbus485，支持GPRS通信，支持RS232數據輸出，支持Lora無線通信，

·工作電流：Lora從機模式：瞬時≤50mA，平均≤20mA，GPRS+Lora主機模式：瞬時≤120mA，平均≤30mA，

·休眠電流：＜1mA。

·外置傳感器協議：modbus485

·外置傳感器最大數量：32

·外置傳感器電壓：12V

·內置傳感器：溫度，濕度，大氣壓，噪聲，（PM2.5、PM10、TSP）（選配）

·內置傳感器精度：溫度：±0.01℃，濕度：±2%RH，大氣壓：0.2Pa，顆粒物傳感器：最小分辨粒徑0.3μm

·數據上傳間隔：30s-65535s
